第三章 存储系统

3.1 存储系统基本概念

存储器的层次结构

  • 高速缓存(Cache):容量很小、速度可以CPU速度匹配、价格高
  • 主存储器(主存):容量较小、存取速度较快、每位价格较高
  • 辅助存储器(辅存、外存):容量大、读取速度较慢、单位成本低

存储器的分类

  • 存储介质
  • 半导体:如主存、Cache
  • 磁性材料:磁盘、磁带
  • 光:光盘
  • 存取方式
  • 随机存取存储器(RAM):读写任何一个存储单元所需时间都相同,与存储单元所在的物理位置无关。
  • 顺序存取存储器(SAM)
  • 直接存取存储器(DAM):如磁盘。既有随机存取特性,又有顺序存取特性。
  • 相联存储器(CAM):可以按照内容检索到存储位置进行读写,如快表
  • 信息的可更改性
  • 读写存储器:既能读也能写
  • 只读存储器(ROM):只能读、不能写,如CD-ROM,蓝光光碟
  • 信息的可保存性
  • 易失性存储器(主存、Cache):断电后,存储信息消失
  • 非易失性存储器(磁盘、光盘)
  • 破坏性读出:信息读出后,原存储信息被破坏,如DRAM,读出数据后要进行重写
  • 非破坏性读出,如SRAM、磁盘、光盘

存储器的性能指标

  • 存储容量:存储字数(即存储单元的数量)×字长(如1M×8位)

  • 单位成本:每位价格=总成本/总容量

  • 存储速度:数据传输率=数据的宽度(存储字长)/存储周期

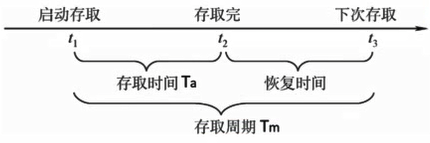

image-20220713182535539

  • 存取时间:从启动一次存储器操作到完成该操作所经历的时间,分为读出时间和写入时间
  • 存取周期/读写周期/访问周期:存取时间+恢复时间。存储器进行一次完成的读写操作所需的全部时间
  • 主存带宽/数据传输率:表示每秒从主存进出信息的最大数量,单位为字/秒、字节/秒或位/秒

3.2 主存储器的基本组成

半导体元件&存储芯片的原理

  • 存储元:电容(存储比特)+MOS管

  • 根据地址读取/写入数据:

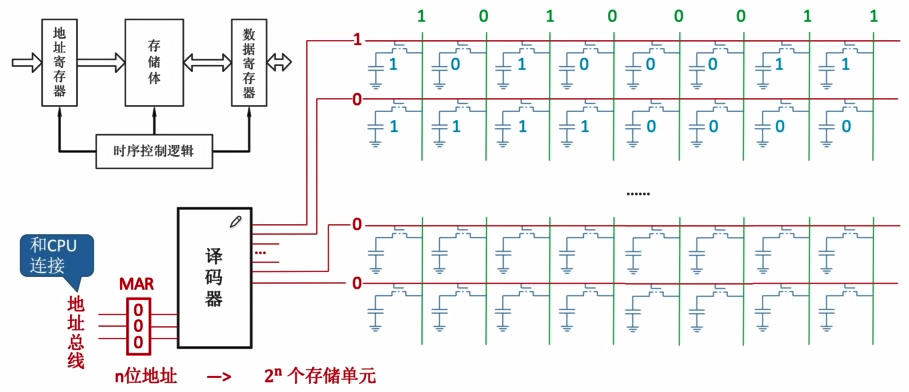

image-20220713190040332

  • $2^n$个存储单元 $\rightarrow $ $n$位地址 $\rightarrow $ $n$条地址线

  • $n$位存储字长 → 一次可读出$n$比特数据 → $n$条数据线

如何实现不同的寻址方式

  • 如一个存储单元字长为一字节,且按字节寻址,则$2^n$个存储单元对应$n$位地址
  • 按字寻址,假设一字=四字节,将字节地址左移两位即得即字地址(字开头第一个字节的地址)

3.3 DRAM和SRAM

存储元件不同导致的特性差异

  • DRAM芯片:使用栅极电容存储信息

只有一根数据线,直接根据数据线上的电平判断输出的是0还是1

读出一次后电容放电信息被破坏(破坏性读出),所以需要重写数据,也称为“再生”

读写速度更慢

单个存储元制造成本低,集成度高,因此单位成本低

常用作主存

  • SRAM芯片:使用双稳态触发器存储信息

两根数据线,分别是BL和BLX,根据哪条线输出低电平来判断输出的是0还是1

读出数据后,触发器状态保持稳定,无需重写

读写速度更快

单个存储元制造成本高,集成度低,因此单位成本高

常用作Cache(更接近CPU)

  • DRAM和SRAM都是易失性存储器,信息在断电后丢失

DRAM的刷新

问题:DRAM中的电容即使不断电,经过2ms时间电容中的电荷就会流失,造成数据丢失,因此需要不断重写数据。

  1. 多久需要刷新一次?刷新周期:2ms
  2. 每次刷新多少存储单元?以行为单位,每次刷新一行存储单元

DRAM中的存储单元结构

在存储单元数量较多时(如百万级),如果只采用单个译码器进行选址,那么译码器的选通线也要有百万条,这在工程上实现难度很大。

为了避免这种情况,DRAM中存储单元排成矩形,译码器分为行地址译码器和列地址译码器两个,分别输出行地址选通信号和列地址选通信号,从而选中存储单元。

这样做可以减少选通线的数量,简化电路

DRAM刷新

  • 如何刷新:硬件支持,每次读出一行信息后再重新写入,占用1个读/写周期

  • 在什么时候刷新:

假设DRAM内部结构为128×128,读/写周期为0.5μs

分散刷新:每次读写完都刷新1行,则存取周期=2个读/写周期,前一个读/写周期用于正常读写,后一个读/写周期用于刷新某行。一方面,并非读写哪行就刷新哪行,而是只要发生了读写就刷新一行;另一方面,可以认为读写操作是一直都有的,不会出现没有读写导致没有刷新的情况。这种方式下,在电容保持时间2ms内能把全部128行刷新若干遍。

集中刷新:2ms内集中安排一个时间全部刷新。不影响正常读写,因此存取周期=1个读/写周期;但在集中刷新的时间段内无法访问存储器,这段时间称为访存死区。

异步刷新:2ms内每行只刷新1次即可。其实是将集中刷新的死时间平均分布在了2ms的时间段中。由于有128行,那么2ms内需要产生128次刷新,即每隔2ms/128=15.6μs一次,每次刷新需要1个读写周期,即每15.6μs中都存在0.5μs的死时间。

DRAM的地址线复用技术

由于DRAM中存储单元数量大,即使分成两个译码器进行选址,单个译码器所需要的地址线仍然较多。为了进一步减少地址线,地址分两次送入,一次先送入行地址,另一次再送入列地址。

增设行地址缓冲器和列地址缓冲器,两次送入先送到缓冲器上,再由缓冲器送到译码器。

3.4 ROM

ROM的分类

  • MROM(掩模式只读存储器):厂家在生产过程中直接写入信息,任何人不可重写
  • PROM(可编程只读存储器):用户可用专门的写入器写入信息,写一次后不可更改
  • FPROM(可擦除可编程只读存储器):允许用户写入信息,并用某种方式擦除数据,多次重写
  • UVEPROM(紫外线擦除):紫外线照射,擦除所有信息
  • EEPROM(电擦除):电擦除,擦除特定的字
  • Flash Memory(闪存):断电后也可保存信息,并可进行多次快速擦除重写(如U盘、SD卡);写比读慢。
  • SSD(固态硬盘):多次快速擦除重写。和闪存的核心区别在于控制单元不一样。

计算机内的重要ROM

问题:主存RAM断电后数据全部丢失,而操作系统等又都存储在辅存里,那么刚开机的时候CPU从哪里得到指令来启动操作系统?

  • 主板上有BIOS芯片,是ROM,存储了自举装入程序,负责引导装入操作系统。
  • 主存=RAM+ROM,二者常统一编址

3.5 双端口RAM和多模块存储器

双端口RAM

问题:多核CPU同时访问同一个主存储器,如何实现?

解决:

  • 两组完全独立的数据线、地址线、控制线,分别接到CPU1、CPU2
  • CPU、RAM中要有更复杂的控制电路

问题:两个端口的操作有以下4种情况:

  1. 同时对不同的地址单元存取数据✓
  2. 同时对同一地址单元读出数据✓
  3. 同时对同一地址单元写入数据(×写入错误)
  4. 同时对同一地址单元,一个写入数据,一个读出数据(×读出错误)

解决:

忙信号,当有一个端口正在进行操作时置忙信号

多模块存储器

一个存储器中可能有多个内存条(存储体),需要选择

  • 高位交叉编址

  • 体号位于地址高位

  • 相邻的地址对应的存储单元基本上位于同一个存储体上

  • 这会导致,按地址连续访问数据时,操作都针对同一个存储体,而一次操作消耗一个存储周期。

    假设存储体的存取周期为T,存取时间为r,恢复时间为3r,1T=4r,意味着每次操作都要等待较长的恢复时间。

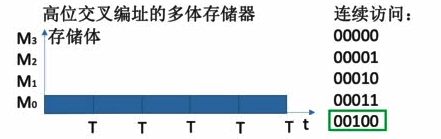

image-20220714124715661

  • 采用高位交叉编址时,连续取n个存储字的总耗时为nT.

  • 低位交叉编址

  • 体号位于地址低位

  • 相邻的地址对应的存储单元位于不同的存储体上

  • 按地址连续访问数据时,每次操作都在与上次操作不同的存储体上,一次操作只需要1r的存取时间,而不必等待3r的恢复时间。如果存储体恰好有4个,则对第4个存储体操作后第1个存储体恰好恢复完毕,存取操作之间可以无缝衔接。

  • 采用低位交叉编址时,连续取n个存储字的总耗时为nr+3r=T+(n-1)r(3r是最后一次存取操作后的恢复时间)

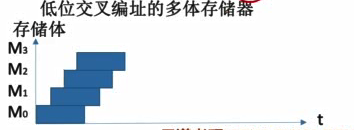

    image-20220714125519568

  • 应该有多少个存储体?

存取周期为T,存取时间为r,流水线不间断,应保证模块数m≥T/r

m=T/r是最好的,m>T/r会出现流水线中的气泡

## 3.6 主存与CPU的连接

### 单块存储芯片与CPU的连接

### 多块存储芯片与CPU的连接

#### 位扩展法

解决的问题:单个存储芯片的字长(如8位)小于CPU能接收的最大字长(64位),没有充分利用CPU和主存间的数据传输能力

方法:

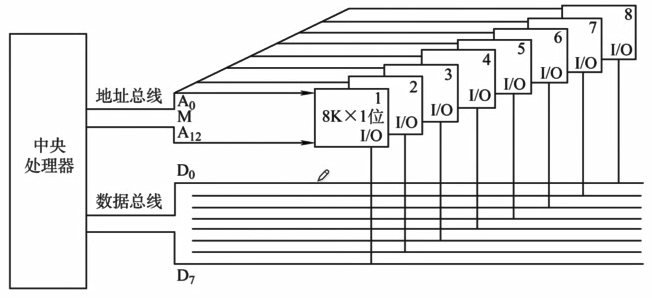

  • eg:利用8片8K×1位($8\times2^{10}\times 1\ bit$)的存储芯片,组成1个8K×8位的存储器,容量为$8\times2^{10}\times8=8KByte$

image-20220714114207638

#### 字扩展法

  • 线选:

    单独拿出某条地址线来对应某个芯片的选择;一条地址线只对一个芯片输出使能信号

    弊端:当多条片选地址线同时输出使能信号时,多个芯片同时被使能,造成数据输出冲突

  • 片选

    增加一个译码器芯片,如2-4译码器,使得2条地址线信号产生4个不同组合信号对4个不同芯片使能(输出信号0001、0010、0100、1000)

    在实际中这2条地址线应该是相邻的,使得编址是连续的

    考试中可能会出现题目所给的片选地址线不相邻的情况,这是无法实际应用的

#### 字位扩展法

例如,有8个16K×4位的芯片,两两一组构成位扩展,则一组芯片为16K×8位,组内2个芯片共用使能信号,共4组。CPU使用2条地址线,通过2-4译码器输出4组使能信号,分别对4组芯片使能。从而8个芯片整体组成4×16K×8位的存储器,总容量为64KByte。

地址线总数计算:

  • 位扩展不改变存储单元数量,一组位扩展的芯片寻址需要14条地址线($16K=2^4×2^{10}=2^{14}$)
  • 经过2-4译码器对4组芯片产生使能信号,需要2条地址线确定是4组芯片中的哪一组芯片
  • 存储器总地址线数量/地址位长为16

3.7 Cache的基本概念和原理

问题:双端口RAM、多模块存储器虽然已经经过了优化,提高了存储器的工作速度,但和CPU的速度差距依然很大。

解决:根据程序的“局部性原理”,采用更高速的、容量更小(因为成本更高)的存储单元来作为CPU与存储器之间的中转可以缓解主存与CPU之间的速度矛盾,也就是Cache。Cache的读写速度是主存的60倍。

Cache的工作原理

  • 集成在CPU内部
  • 使用SRAM(双稳态触发器、无需重写)实现,速度快,成本高
  • 将当前正在访问的主存地址及邻近地址的数据全部放入Cache中

性能分析

设$t_c$为访问一次Cache所需时间,$t_m$为访问一次主存所需时间

  • 命中率$H$:CPU欲访问的信息已在Cache中的比率

  • 缺失率$M$:$M=1-H$

  • Cache-主存系统的平均访问时间 $t$

情况1:$t=Ht_c+(1-H)(t_c+t_m)$

  • 当访问命中时,CPU直接从Cache取出数据,耗时$t_c$

  • 当访问未命中时,浪费了访问Cache的时间$t_c$,还要继续耗费$t_m $时间从主存中取数据,总访问时间为$t_c+t_m$

情况2:$t=Ht_c+(1-H)t_m$

  • 同时访问Cache和主存,若Cache命中则立即停止访问主存

哪些数据存入Cache

局部性原理

  • 时间局部性:现在访问的地址,不久之后很可能被再次访问
  • 空间局部性:现在访问的地址,其邻近的地址很可能即将被访问

如何决定哪些数据要被放入Cache中:

  • 将CPU目前访问的地址“周围”的部分数据放到Cache中。
  • 将主存和Cache的存储空间分块。如1KB一块,主存与Cache之间以块为单位进行数据交换。
  • CPU当前访问地址所属的块被复制一份存入Cache。

主存/Cache的块:

  • 主存的块又称页/页框/页面
  • Cache的块又称

Cache和主存的映射方式

问题:如何区分Cache与主存的数据块对应关系?

  • 将Cache中的块配一个有效位和一个标记
  • 标记说明这个Cache块中的数据来自主存中哪个块
  • 有效位标明这个Cache块中的数据是否还有效(是否可以替换)

全相联映射

  • 主存中任意一个块可以放入Cache中任意一行。
  • 判断命中:若当前需要访问的主存地址为A,用A的前22位(块号)与Cache中的标记逐一匹配,若匹配成功且有效位为1则Cache命中。
  • 优点:比较灵活,Cache行冲突概率低,空间利用率高、命中率高
  • 缺点:标记比较速度慢,通常用昂贵的按内容寻址的相联存储器进行地址映射

假设某计算机中的主存地址空间大小为256MB,按字节编址,数据Cache中有8个Cache行,行长为64B。说明全相联映射方案。

由于主存和Cache需要划分等大的块,主存需要按每64B一块进行分块。

按字节编址,则地址共有$256\times2^{20}=2^{28}$个,则地址位长为28位。

为块内64B数据编址需要占用其中6位,其余22位作为主存块号。

相应的,Cache中的标记也是22位长。

直接映射

  • 主存中的一个块只能放在Cache中的固定位置

  • 位置计算方式:主存块号%Cache总块数

  • 优点:可以根据映射方式的特点,对标记的位长进行优化。假设Cache总块数为$2^3$,则主存块号的末尾3位就是它所对应的Cache行号。那么标记只需要存储主存块号的前19位。

判断命中时,先根据当前访问的地址块号的后3位找到它固定存放的Cache块,再用前19位与该块标记进行匹配即可。

  • 缺点:只能放在固定位置,若恰好该Cache行被占用了,即使其他Cache行还空着也不能利用。

  • 若在装入新行时发生冲突(对应Cache行已有数据),则无条件替换掉旧行,无需替换算法

组相联映射

  • 主存中的一个块放在Cache中的特定分组中的任意一行。
  • 所属分组=主存块号%分块数
  • 与直接映射类似,若Cache总组数为$2^2$,则主存块号的末2位就是它对应的Cache组号。此时标记位长只需要20位。
  • 判断命中时,先根据当前访问的地址块号的后2位找到对应的Cache组,再用前20位与组内Cache块的标记逐个匹配。

Cache容量计算

每个Cache行除了存储数据以外,还需存储标记项,标记项包括:有效位、标记位、一致性维护位、替换算法控制位。

有效位:1位

标记位:与主存块号长度及映射方式相关。如主存块号长度22位,Cache行数为8,则

  • 直接映射方式下,标记位长度19位;
  • 全相联映射方式下,标记位长度22位;
  • 二路组相联映射方式下,标记位长度20位

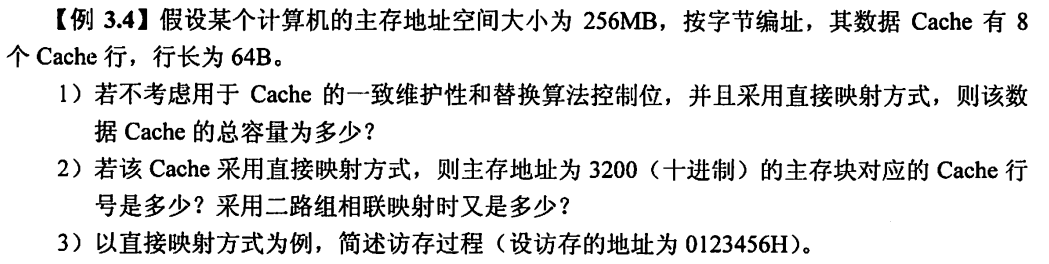

image-20221020150842003

解:(1)行长64B是指不包括标记项的净存储大小。计算可得地址位数有28位,而块内地址有64个,占6位地址,则块号共有22位。采用直接映射方式,8行需要3bit表示,故标记位只需22-3=19bit。有效位需要1bit,不考虑其他,则每个Cache行有标记项共20bit+净存储大小512bit=532bit,8行总共4256bit。所以Cache总容量为4256bit

(2)一块有64个地址,地址3200对应3200/64=50,块号为50;50%8=2,故对应Cache行号为2,即010

Cache替换算法

问题:Cache很小,主存很大。Cache满了怎么办?

随机算法(RAND)

若Cache已满,则随机选择一块替换。

实现简单,但完全没考虑局部性原理,命中率低,实际效果很不稳定

先进先出算法(FIFO)

若Cache已满,则替换最先被调入Cache的块

实现简单,但依然没考虑局部性原理,最先被调入Cache的块也可能是被频繁访问的

抖动现象:频繁的换入换出现象(刚被替换的块很快又被调入)

近期最少使用算法(LRU)

为每一个Cache块设置一个计数器,用于记录该Cache块有多久未被访问。当Cache满时替换计数器最大的块。

具体方法:

  • Cache块命中时,该块计数器清零,且比其先前计数还要低的块+1,其它不变。
  • 未命中且还有空闲块时,新装入的块计数器置0,其他非空闲块+1
  • 未命中且无空闲块时,计数器最大的Cache块被淘汰,新装入的块计数器置0,其他全部+1

上述方法造成的现象是,若Cache块总数为$2^n$,则计数器的数字一定只在$0到2^n-1$之间,使计数器可以用$n$位二进制数存储。且Cache装满后所有计数器的值一定不重复。

本算法基于“局部性原理”,实际运行效果优秀,Cache命中率高。

但若频繁访问的主存块数量>Cache块数量,依然会发生抖动现象。

最不经常使用算法(LFU)

为每一个Cache块设置一个计数器,记录每个Cache块被访问过几次。当Cache块满后替换计数器最小的块。若计数器最小的块有多个,可按行号递增、或FIFO策略进行选择。

计数器数字可能会很大。

曾经最经常访问的主存块在未来不一定会用到,并没有很好地遵循局部性原理,实际运行效果不如LRU

Cache写策略

问题:CPU修改了Cache里的数据副本,如何确保主存中数据母本的一致性?

写命中

CPU对某个主存地址对应的数据进行写操作,且该数据已经被调入Cache块。

写回法

CPU对Cache块写命中时,只修改Cache中的内容,而不立即写入主存。当此块被换出时才写回主存。

为了节省时间,需要区分哪些块需要被写回而哪些块不需要。因此对每个Cache块增加一个脏位,用于标记Cache块内数据是否被修改过

减少访存次数,但存在数据不一致的隐患

全写法

CPU对Cache块写命中时,同时修改Cache和主存中的内容。

访存次数增加,速度变慢,但更能保证数据一致性。

一般使用写缓冲(SRAM实现的FIFO队列),而不是由CPU分别修改Cache和主存的数据。具体是,CPU写命中时,同时修改Cache内容和写缓冲的内容(修改写缓冲比修改主存更快),CPU执行其他操作时,写缓冲再由硬件电路控制修改主存内容。

使用写缓冲,CPU写的速度很快,若写操作不频繁则效果很好;但若写操作很频繁,则会因为写缓冲饱和而发生阻塞,换句话说,此时写缓冲成为了读写速度的瓶颈。

写不命中

CPU对某个主存地址对应的数据进行写操作,但该数据不在Cache中。

写分配法

将主存中的块调入Cache,CPU再在Cache中修改。通常搭配写回法使用。

非写分配法

CPU直接向主存写数据,不调入Cache。搭配全写法使用。

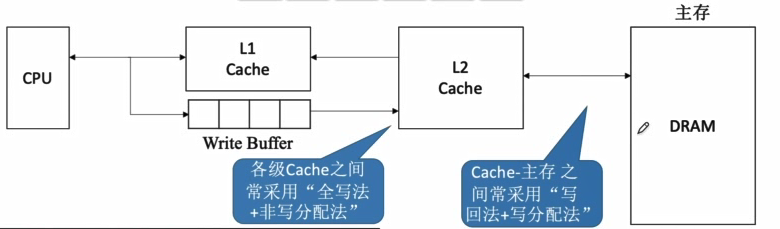

多级Cache

image-20220714202437106

离CPU越近的速度越快,容量越小

离CPU越远的速度越慢,容量越大

3.8 页式存储器

一个程序所需的内存空间可能很大(如1GB),但实际到CPU执行时可能只需要其中的一小部分信息(如1KB),若直接将程序全部装载到内存中会导致内存利用率不高。如何解决?

主存和Cache被划分为若干个等大的块,假设块大小为1KB(之前提到,主存块又被称为页/页面)。现有某程序大小为4KB,则程序会被分为4个,每个页面的大小和主存块的大小相同。这四个页在主存中分散存储

逻辑地址与物理地址

程序编写/执行时采用的机器指令中的地址是逻辑地址。


逻辑地址如何对应程序分页中的数据?

整个程序共$4KB=2^{12}B$,地址位长12,范围0x000~0xFFF

由于一页大小为1KB,按字节编码则需要10位地址,为页内地址;其余2位则为逻辑页号。

知道了数据的逻辑地址,则可以通过某种映射方式来找到对应的物理地址,即主存地址。这一步骤由操作系统完成。


逻辑地址具体如何映射到物理地址?

页表

页表保存了逻辑页号与主存块号之间的一一对应信息。形如下表:

逻辑页号 主存块号
#0 2
#1 4094
... ...

知道了逻辑页号,就可以通过页表找到对应的主存块号。

而页内地址就是块内地址(因为逻辑页和主存块大小是一样的),与主存块号拼接即得物理地址。

如何知道页表本身数据所在的物理地址?

有专门的页表基址寄存器负责保存页表在主存中的存放位置。


根据局部性原理,同样的逻辑页号可能会多次访问,每次都要去页表查找吗?

查询页表的速度是很慢的,所需时间相当于一次访存。

在实际中,会将近期访问的页表项放入更高速的存储器(使用SRAM),加快地址变换的速度,这个类似Cache的存储器就是快表。相对的,普通的页表就是慢表。

快表(TLB)

存储页表项的副本(也就是常用索引的副本)

使用SRAM实现,查询速度很快。

是一种相联存储器,即可以按数据内容访问(而不是按地址)。

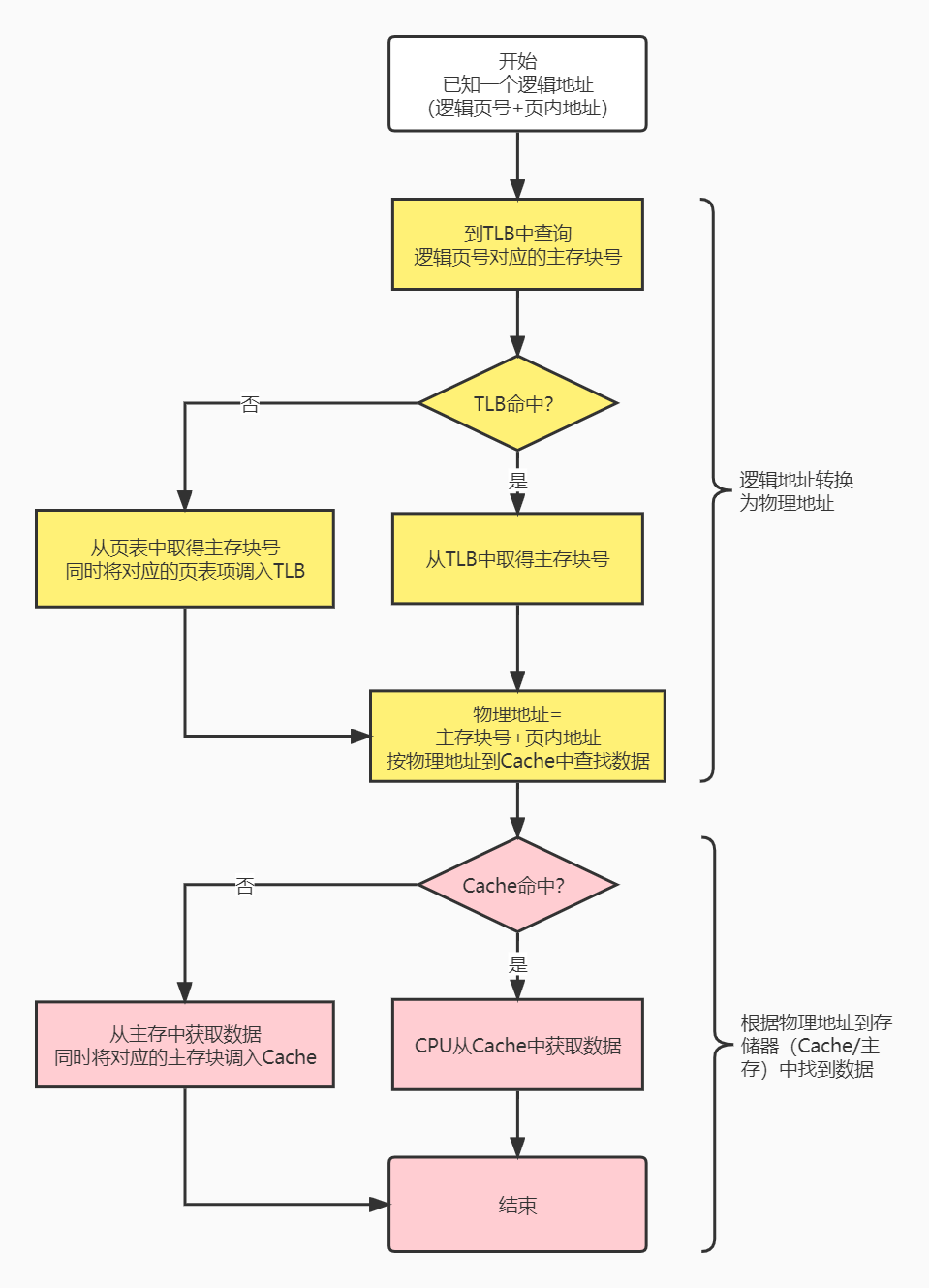

访存流程总结

按逻辑地址访问存储器的流程

3.9 虚拟存储器

虚拟存储系统

主存——辅存之间的数据调度,解决主存容量不够的问题。

通过运行时才将所需的部分程序数据从辅存调入主存的方式,使得总数据量远大于主存容量的多个程序可以同时在计算机上运行,给用户一种主存非常大的错觉,因此是“虚拟”存储系统。

页式虚拟存储器

将原本位于辅存中的程序数据按页划分,每页大小相同。

当程序运行时,按页将所需数据从辅存调入到主存中,分散存储。

页表所需要承担的功能

除了保存前文所述的存储逻辑页号与主存块号的映射关系以外,页表还存储了辅存-主存数据调度所需信息,包括类似于Cache中的有效位、脏位等。

逻辑页号 主存块号 外存块号 有效位 访问位 脏位
#0 2 a 1 13 0
... ... ... ... ... ...

首先,当逻辑页号对应的数据实际上还没有被调入到主存中时,逻辑页号-主存块号这一映射关系应该是无效的,反之映射关系有效。为了标记这一点,需要用到有效位

其次,当逻辑页号对应的数据还在辅存中而未调入主存时,需要先到辅存中找到对应的数据。去哪里找?页表也保存了逻辑页号-外存块号这一映射关系,可以根据逻辑页号,通过页表去辅存中找到对应数据。

再次,主存很小而辅存很大,若主存已满,同样需要进行替换。主存的替换为页面替换。同样的,需要有相应的页面替换算法,访问位用于记录算法实现所需要的信息。

最后,CPU对主存数据有修改时,如何保证主存-辅存的数据一致性?脏位用于标记主存块中数据是否被修改。脏位结合写回算法实现主存-辅存的数据一致性。

段式虚拟存储器

将辅存中的程序数据按功能模块进行划分,每个模块为一段。如源代码段、库函数段、变量段等。

分段的方式会使得各段并不等长。使用段表来记录相关信息。

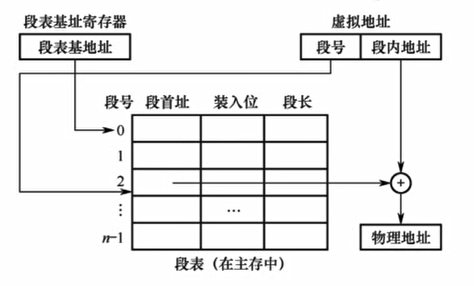

image-20220715012927315

段页式虚拟存储器

将程序数据按逻辑结构先分段,段内再划分为固定大小的页。

主存空间也划分为等大的页。

主存-辅存之间的数据调入/调出仍以页为单位。

每个程序对应一个段表,每段对应一个页表。

虚拟地址=段号+段内页号+页内地址。

3.10 外存储器

磁盘存储器

磁盘存储器的优缺点

  • 磁表面存储器的优点:
  • 存储容量大、位价格低
  • 记录介质可以重复使用
  • 记录信息可以长期保存而不丢失,甚至可以脱机存档
  • 非破坏性读出,读出时不需要再生
  • 磁表面存储器的缺点:
  • 存取速度慢
  • 机械结构复杂
  • 对工作环境要求较高

磁盘设备的组成

  • 硬盘存储器的组成:磁盘驱动器+磁盘控制器+盘片
  • 磁盘驱动器:磁头组件+盘片组件。温彻斯特盘是可移动磁头固定盘片的硬盘存储器
  • 磁盘控制器:硬盘存储器和主机的接口

  • 存储区域

  • 一块硬盘含有若干个记录面,每个记录面划分为若干条磁道,每条磁道又划分为若干个扇区,扇区(块)是磁盘读写的最小单位。
  • 磁头数:即记录面数
  • 柱面数:每一面盘片上有多少条磁道
  • 扇区数:每一条磁道上有多少个扇区

性能指标

  • 容量:存储的字节总数

  • 记录密度:盘片上单位面积上的记录的二进制的信息量

  • 道密度:沿半径方向单位长度上的磁道数(如一厘米有多少圈)

  • 位密度:磁道单位长度上能记录的二进制位数(如一圈能记录多少位)
  • 面密度:位密度和道密度的乘积(一厘米的环面能记录多少位)

所有磁道记录的信息量一定是相等的,故每个磁道的位密度都不同,越往外越小。

  • 平均存取时间:寻道时间(移动到目标磁道)+旋转延迟时间(移动到目标扇区)+传输时间(传输数据的时间)

  • 数据传输率:单位时间内向主机传送数据的字节数

磁记录原理

电磁转换

磁盘地址

  • 驱动器号+磁道号+盘面号+扇区号

磁盘的工作过程

  • 寻址、读盘、写盘,每个操作对应一个控制字
  • 读写操作是串行的,1bit1bit地读出/写入

磁盘阵列(RAID)

多个独立的物理磁盘组成一个独立的逻辑盘,数据在多个物理盘上分割交叉存储、并行访问,具有更好的存储性能、可靠性和安全性

类比低位交叉编址的多体存储器

  • RAID0:无冗余和无校验的磁盘阵列。没有容错能力。

  • RAID1:镜像磁盘阵列。两个磁盘同时进行读写、互为备份。容量减少一半

  • RAID2:采用纠错的海明码
  • RAID3:位交叉奇偶校验
  • RAID4:块交叉奇偶校验
  • RAID5:无独立校验的奇偶校验磁盘阵列

固态硬盘

采用高性能Flash Memory记录数据,由E2PROM发展而来。

实际上是ROM,和U盘没有本质区别,只是容量更大、存取性能更好

一个闪存由若干个块组成,每块由若干个页组成,数据以页为单位读写。只有在一页所属的块全部被擦除后,才能写这一页;如果整个块都被擦除过,则该块内的所有页内可以写。一个块经过约10万次重复写后就会磨损坏,无法使用。

随机写很慢:1. 擦除块很慢,1ms级;2.如果需要写一个已有数据的页P,则必须先把这些数据复制到一个新的块中,才能写P

反复写之后,闪存块会磨损。闪存翻译层通过一个平均磨损逻辑将擦除平均分布在所有的块上,从而最大化每个块的寿命

光盘存储器

利用光学原理读/写信息的存储装置。

分类:

CD-ROM(只读)、CD-R(只能写一次)、CD-RW(可读可写)、DVD-ROM(高容量的CD-ROM)
