第二章 数据的表示和计算

2.1 定点数的表示

定点数即小数点位置固定。如一个8位的存储单元,规定右边数起第2位为小数点所在位,则存储的二进制数必然是xxxxxx.x的形式。若直接转换成十进制,则可表示的最大值为63.5(111111.1),最小值为0.0。

无符号数的表示

无符号数即整个机器字长的全部二进制位均为数值位,没有符号位,相当于数的绝对值。

对于8位二进制,视为无符号数,则对应的十进制数有$2^8=256$种,最小值为0(0000 0000),最大值为$2^8-1=255$(1111 1111)。

无符号数必然是非负整数,没有无符号小数的说法。

有符号数的定点表示

有符号数即专门指定了一个位(最高位)来存储并表示正负号,从而可以表示负数。

有符号数的定点表示方式有原码、反码、补码、移码等方式。

注意,虽然以上表示方式都可以表示负数,但采用的方法是不同的:如原码用最高位的0/1直接表示数的正/负,而补码是将最高位的权值视为负数

原码

  • 定点整数的原码

以8位二进制为例,最高位为符号位(0为正,1为负),所定的小数点视为隐含在最低位的右侧(也就是不占位置)。如1000 0001即-1,0000 0005即+5.

在这种规则下,0有两种表示方式,即1000 00000000 0000

范围:对于8位二进制,最大值127(0111 1111),最小值-127(1111 1111

  • 定点小数的原码

最高位为符号位(0为正,1为负),所定的小数点视为隐含在符号位的右侧(但不占位置)。也就是说,二进制定点小数转换为十进制后都是0.xxxxx...

1100 0000即-0.5,0110 0000即+0.75

范围:对于8位二进制,最大值+0.9921875(0111 1111),最小值-0.9921875(1111 1111

简单推导:可表示的最大值加上最低位所代表的权值后一定等于1,因此最大值=1-最低位所代表的权值;可表示的最小值即最大值的相反数

反码

反码根据原码得到。

  • 若原码的符号位为0,则反码与原码相同
  • 若原码的符号位为1,则将原码的数值位全部取反即得到反码。

eg:

  • x=+19,$[x]_原=0001 0011$,$[x]_反=0001 0011$
  • x=-19,$[x]_原=1001 0011$,$[x]_反=1110 1100$

反码只是原码转换到补码的一个中间状态,实际中很少应用。

补码

原码表示正负数虽然直观,但用原码进行加法运算无法直接得到正确结果;而补码得益于其特殊的表示方法,解决了这一问题。

补码不再直接将最高位用于正负号表示,而是给予一个负的权值。

与无符号数相比较,在8位无符号数中,最高位的权值为$2^7$;而在8位补码(定点整数)中,最高位的权值为$-2^7$。同理,若用于表示定点小数,则最高位的权值为$-2^0$。

举个例子,-1的8位补码表示为1111 1111,即$-2^7+2^6+2^5+2^4+2^3+2^2+2^1+2^0$。

这种规则下,0只有一种表示方式,即0000 0000

  • 原码转换为补码
  • 若原码为正数(这里我们把+0排除在外),则补码与原码相同
  • 若原码为负数(这里我们把-0排除在外),则将原码转换为反码后末位+1即得到补码。
  • 补码转换为原码:方法与上述一致。
  • 定点整数的补码
  • 最大值:$2^8-1=255$(0111 1111​
  • 最小值:$-2^8=-256$(1000 0000
  • 定点小数的补码
  • 最大值:$1-2^{-7}$(0111 1111
  • 最小值:$-1$(1000 0000)

移码

移码根据补码得到。直接对(整数)补码的符号位取反就得到移码。

移码的符号位含义与补码相反,1表示正数,0表示负数。且移码只能用于表示整数。

移码的特点是,随着移码所表示的实际数值的增大,其二进制表示直观上(也就是当作无符号数来看)也是增大的。这使得移码之间可以直接按位比较大小,不需要额外进行运算。

2.2 定点数的运算

符号扩展

如8位二进制数扩展为16位二进制数。

  • 对于正整数,其原码、反码、补码表示都是一样的,扩展只需在高位补0
  • 对于负整数
  • 原码:符号位保持在最高位,在数值位的高位补0
  • 反码:符号位保持在最高位,在数值位的高位补1
  • 补码:与反码相同(因为补码中右起第一个1往左的部分总是与反码一致)
  • 对于正小数,为使权值不变,应在低位补0
  • 对于负小数
  • 原码:低位补0
  • 反码:低位补1
  • 补码:与原码相同,低位补0(因为补码中右起第一个1往右的部分总是与原码一致)

数据的存储和排列

  • 大端模式:内存的低地址存储数据的高字节,符合阅读习惯
  • 小端模式:内存的低地址存储数据的低字节,便于机器处理(因为机器读取是从内存低地址开始往高地址读的)

边界对齐

计算机按字节编址,一个字节对应一个地址

通常支持按字、按半字、按字节寻址

假设访存每次读/写1个字,若数据按边界不对齐方式进行存储,则数据可能跨越边界,导致机器需要访存两次才能拼接出完整的数据。

边界对齐方式可能会浪费一些空间,但能保证每次读数据都只需要1次访存。

移位运算

  • 算数移位

符号位保持不变,仅对数值位进行移位。

  • 对于原码:右移时高位补0,左移时低位补0.
  • 对于反码:右移时高位补符号位的值,左移时低位补符号位的值。
  • 对于补码:对于正数,补位方式与原码相同对于负数,由于负数的补码来源是反码取反+1,+1操作导致从最低位开始连续的1会全部翻转成0,最后将碰到的第一个0翻转为1,因此负数的补码在形式上,以碰到的第一个0为界,左侧部分实质与反码一致,右侧(包括它自己)与原码一致。所以在右移补位时,遵循反码的规则高位补1;在左移补位时,遵循原码的规则低位补0.

在比较简单的情况下可以用左移右移代替乘2和除以2的操作。但右移必定导致精度丢失。

如7(0111),除以2应得3.5,用右移一位来代替只能得到3(0011),与真实值3.5相比不够精确。

  • 逻辑移位

把整一个二进制数看作无符号数,整体移位。无论左移右移都补0。

  • 循环移位

用于大端存储、小端存储之间的转换。

加减运算和溢出判断

加减运算

补码的特性就是在进行加减运算时不必单独考虑符号位如何处理,可以带着符号位一起整体进行运算。

设机器字长为8位(含1位符号位),$A=15,B=-24,$求$[A+B]_补$和$[A-B]_补$

解:

$A_补 = 00001111, B_补 = 11101000$,直接按位相加得$[A+B]_补=11110111$

$[-B]_补=00011000$,直接按位相加得$[A-B]_补=00100111$

加减运算器

无符号整数的加减法和补码加减法可以用同一个电路实现,但溢出判断不一样

OF:用于判断有符号数运算是否发生溢出,只对有符号数加减法有意义,与无符号数无关。

  • 计算方法:OF=最高位产生的进位 异或 次高位产生的进位
  • 进行无符号数加减法时,OF=1,加减法是否溢出?(否,OF位只对有符号数加减法有意义)

CF:用于判断无符号数的加减法是否发生了进位或借位(即溢出)

  • 计算方法:最高位产生的进位 异或 sub(若是减法则sub=1,若是加法则sub=0)
  • 只对无符号数加减法有意义

溢出判断

  • 上溢和下溢

  • 只有”正数+正数“的时候才会上溢,上溢的表现为”正+正=负“(因为进位进到符号位里去了)

  • 只有”负数+负数“的时候才会下溢,下溢的表现为”负+负=正“

  • 判断方法

  • 方法一:采用一位符号位,对运算前和运算后的符号位进行逻辑判断.设$A$的符号位为$A_S$,$B$的符号位为$B_S$,运算结果的符号为$S_S$,溢出判断符号为$V$,无溢出时$V=0$,有溢出时$V=1$,则真值表如下:

    $A_S$ $B_S$ $S_S$ $V$
    0 0 1 1
    1 1 0 1
    ... ... ... 0

    逻辑表达式即$V=A_SB_S\overline{S_S}+\overline{A_S}\overline{B_S}S_S$

  • 方法二:采用双符号位。正常情况下正数符号位为$00$,负数符号位为$11$。发生上溢时运算结果符号位为$01$,发生下溢时运算结果符号位为$10$,即符号位两位数值相异则一定有溢出。做异或运算即可判断。

乘法运算和溢出判断

乘法

回忆一下十进制的竖式乘法,其实质是把乘数按位权拆开后再逐位与被乘数相乘,最后相加。二进制的竖式乘法同理,且比十进制更简单。将乘数按位权拆开后,若某位为0,则与被乘数相乘后所得的必为全0;若某位为1,则与被乘数相乘后得到被乘数本身。

  • 机器实现二进制乘法需要解决的问题

  • 如何处理符号位

  • 最终结果的位数是两个乘数位数之和,如果超出了寄存器一次能保存下来的位数,如何处理?
  • 如何把所有乘积保存下来再统一相加

  • 原码一位乘法

  • 如何处理符号位:符号位异或运算得到运算结果的符号位

  • 如何处理位数翻倍:两个寄存器,ACC存放乘积高位,MQ存放乘积低位
  • 如何相加:一边乘一边加

设机器字长为5位(含1位符号位),$[x]_原=1.1101,[y]_原=0.1011$,采用原码一位乘法求$x\times y$

  • 初始:ACC清零,(ACC)=00000,(X)=01101,(MQ)=01011。MQ中参与乘法运算的位始终是MQ的最低位。

  • 1:MQ最低位为1,所以让ACC加上(X),(ACC)=01101

  • 2:ACC和MQ同时逻辑右移一位,(ACC)=00110

    ​ 原最低位上的1移到MQ的最高位,(MQ)=10101;

    ​ MQ最低位为1,所以让ACC加上(X),(ACC)=10011

  • 3:ACC和MQ同时逻辑右移一位,(ACC)=01001

    ​ 原最低位上的1移到MQ的最高位,(MQ)=11010;

    ​ MQ最低位为0,所以让ACC加上0,(ACC)=01001

  • 4:ACC和MQ同时逻辑右移一位,(ACC)=00100

    ​ 原最低位上的1移到MQ的最高位,(MQ)=11101;

    ​ MQ最低位为1,所以让ACC加上(X),(ACC)=10001

  • 5:ACC和MQ同时逻辑右移一位,(ACC)=01000

    ​ 原最低位上的1移到MQ的最高位,(MQ)=11110;

    ​ MQ最低位为0,所以让ACC加上0,(ACC)=01000

  • 6:至此MQ上原二进制数的各位都已计算完毕,又乘积的符号位应为1,故(ACC)=11000

  • (ACC)=11000乘积的高位部分,(MQ)=11110中的下划线部分是乘积的低位部分,因此得到最终乘积为1.10001111

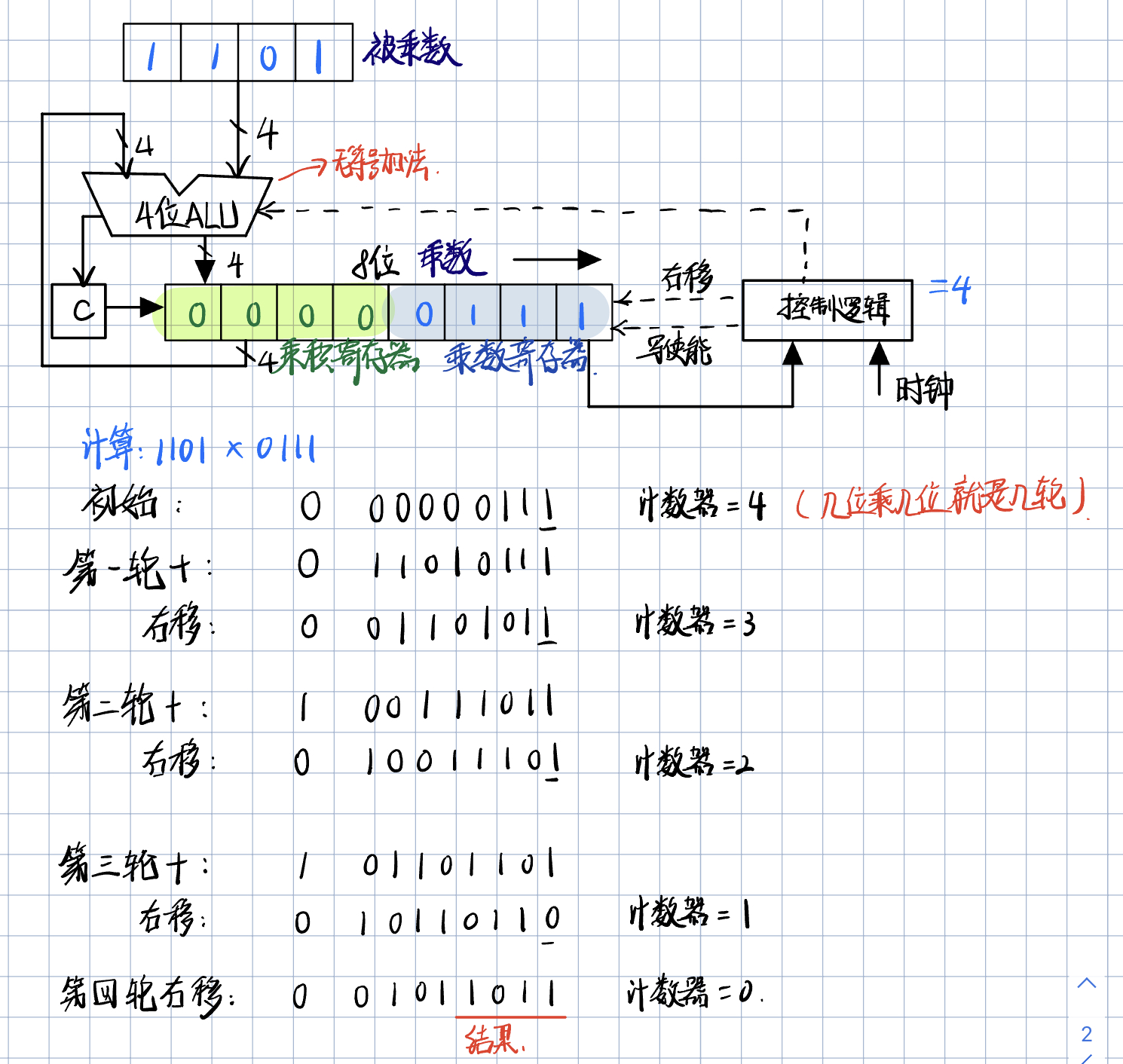

无符号数乘法运算电路结构

IMG_0750(20221205-212706)

控制逻辑&计数器:

  • 用于发出“加法、右移、写使能”的控制信号,检查当前乘积寄存器(即高四位)中末位是0还是1,若为1则执行加法(高四位与被乘数相加)然后右移,否则直接右移;
  • 计数器用于记录加法、右移次数
  • 写使能信号用于控制乘积寄存器P,使ALU将结果写入P

加法是无符号数加法,右移是逻辑右移

溢出判断:

  • 若乘积寄存器(即高四位)为全0,则未溢出
  • 否则溢出

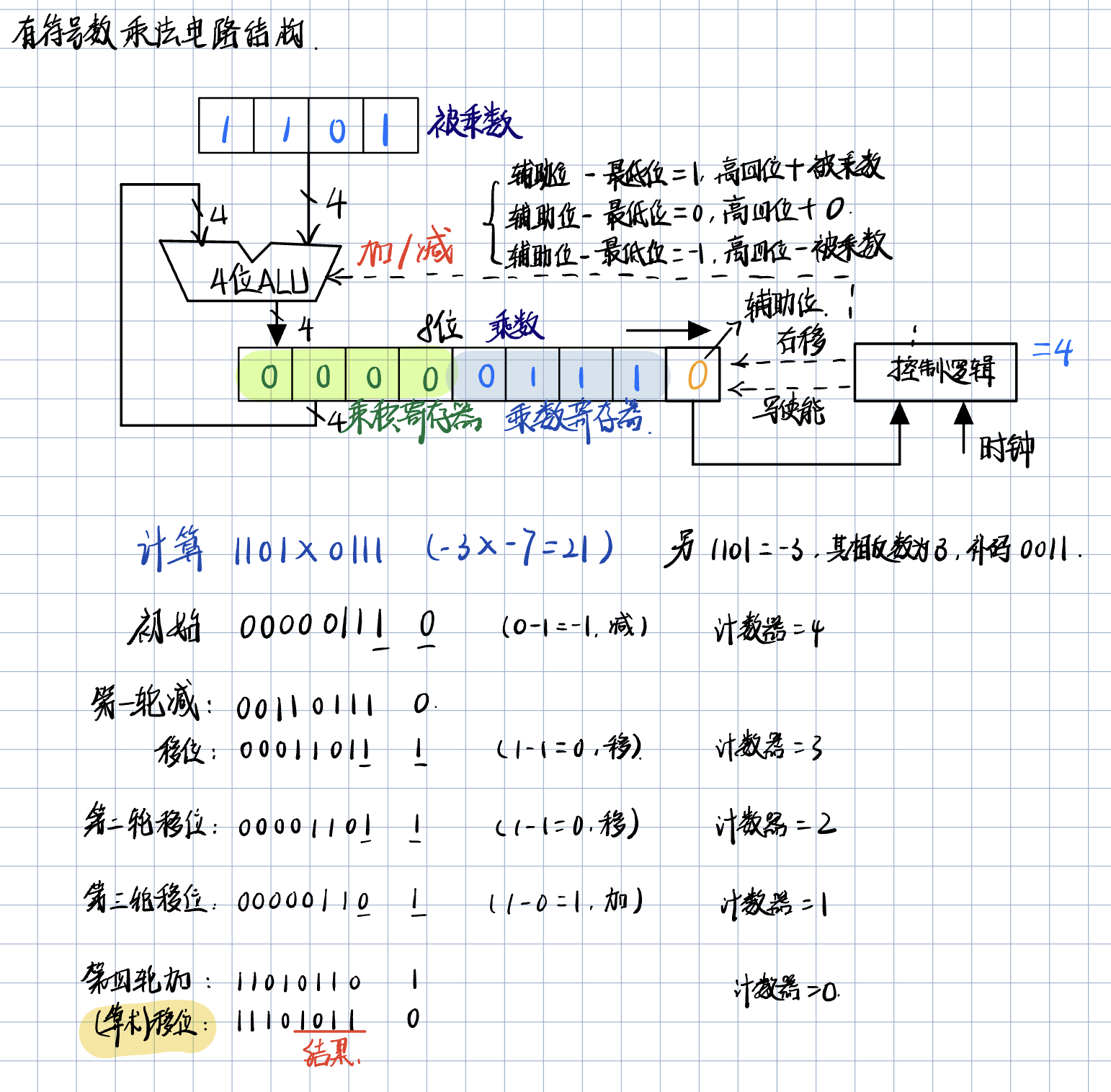

有符号数乘法运算电路结构

IMG_0749(20221205-212647)

与无符号数乘法运算电路结构的区别:

  1. 没有进位位
  2. 增加了一个辅助位,逻辑上位于乘数寄存器的后面

有加减法,均为有符号数加法,右移是算术右移

溢出判断:

  • 若乘积寄存器位全0或全1,则未溢出
  • 否则溢出

除法运算

注意以下都是定点数除法,因此要求被除数<除数,否则无法用定点数表示商

原码除法:恢复余数法

符号位单独处理,无视小数点(即数值位取绝对值进行运算)

初始状态:被除数存储在ACC中,除数存储在通用寄存器中,商在MQ寄存器中,初始化全0

  1. 设置MQ寄存器的最低位,默认先商1
  2. 将ACC中的数与除数相减,若符号位为0,则说明商正确,继续下一步;否则,改为商0,同时将ACC中的数与除数相加,恢复回原先的ACC值
  3. 若商未满n位,则将ACC与MQ视为一个整体(ACC在高位,MQ在低位)共同逻辑左移(因此左移n次,上商n+1次)
  4. 重复1-3步,直到求出n位商(设机器字长为n+1位)

余数:最后存储在ACC中,符号位应为0。注意ACC中不是真实余数,若ACC值为00111,则真实余数为0.0111×2^{-n}

原码除法:加减交替法/不恢复余数法

实际是恢复余数法的优化。当恢复余数法商1出现负的余数时,在改为商0的同时可以不恢复余数而直接将余数左移并加除数

初始状态:被除数存储在ACC中,除数存储在通用寄存器中,商在MQ寄存器中,初始化全0

  1. 设置MQ寄存器的最低位,默认先商1
  2. 将ACC中的数与除数相减,若符号位为0,则说明商正确,继续下一步;否则,改为商0,同时将ACC与MQ视为一个整体共同逻辑左移,其中ACC部分与除数相加
  3. 若商未满n位,则将ACC与MQ视为一个整体(ACC在高位,MQ在低位)共同逻辑左移(因此左移n次,上商n+1次)
  4. 重复1-3步,直到求出n位商(设机器字长为n+1位)

余数:最后存储在ACC中,符号位应与商相同。若余数为负,还需要额外 对余数再加一次除数来得到正确余数。注意这也不是真实余数,若ACC值为00111,则真实余数为0.0111×2^{-n}

加/减n+1次,左移n次,最终可能会多出一次加

补码除法:加减交替法/不恢复余数法

  • 符号位参与运算
  • 被除数/余数、除数采用双符号位表示
  • 步骤:
  • 被除数与除数同号,则被除数-除数;异号则被除数+除数
  • 余数和除数同号,商1,余数左移一位然后-除数
  • 余数和除数异号,商0,余数左移一位然后+除数
  • 当余数左移的次数等于补码数值位的位数后结束
  • 商的末位恒置为1,即使余数是负的也不需要再处理

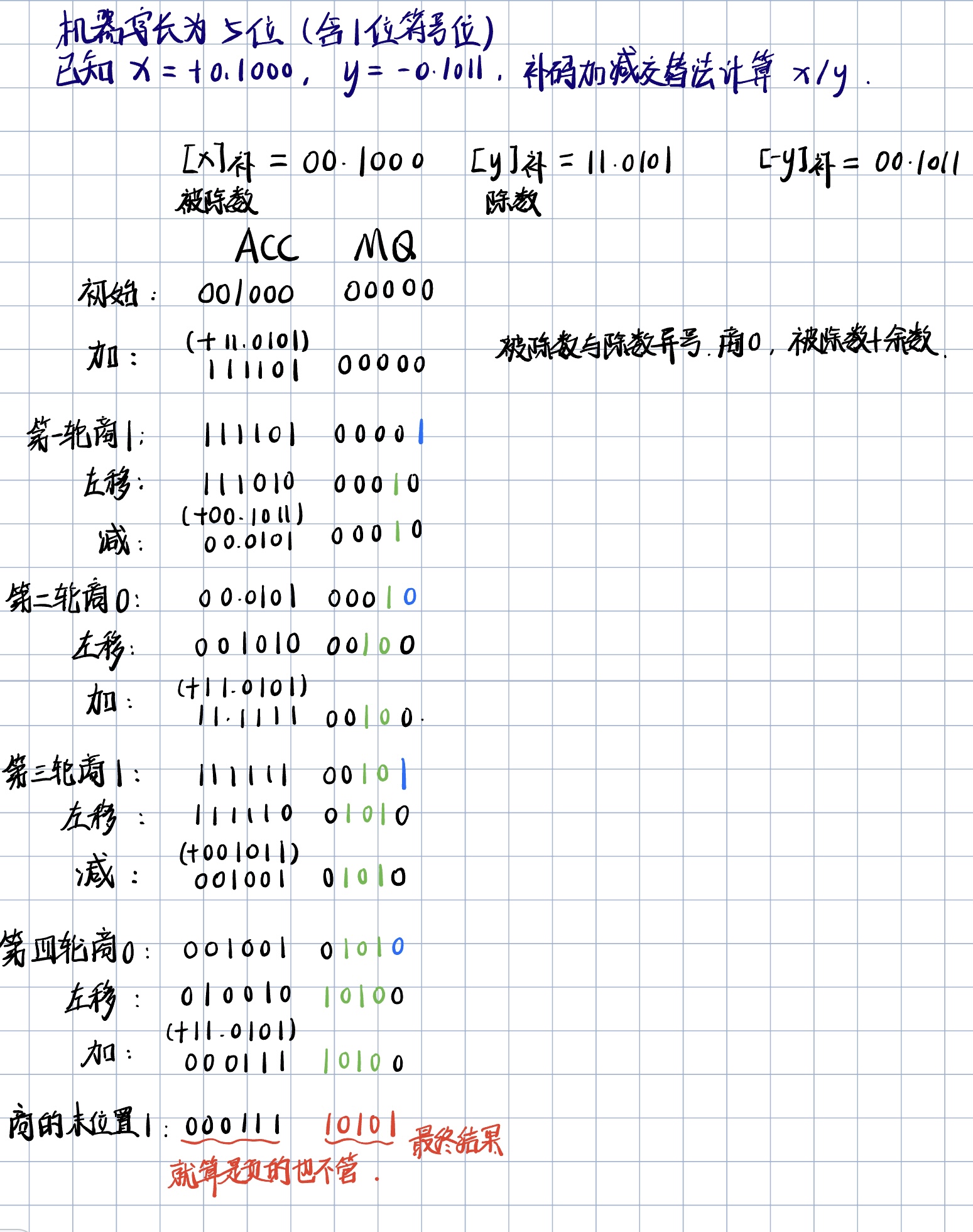

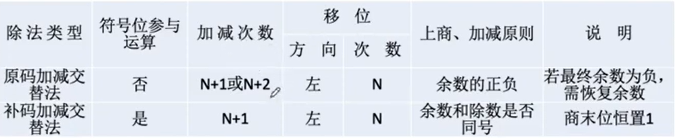

521FA659F1BC8A6772BE8B2419126155

image-20221205212217767

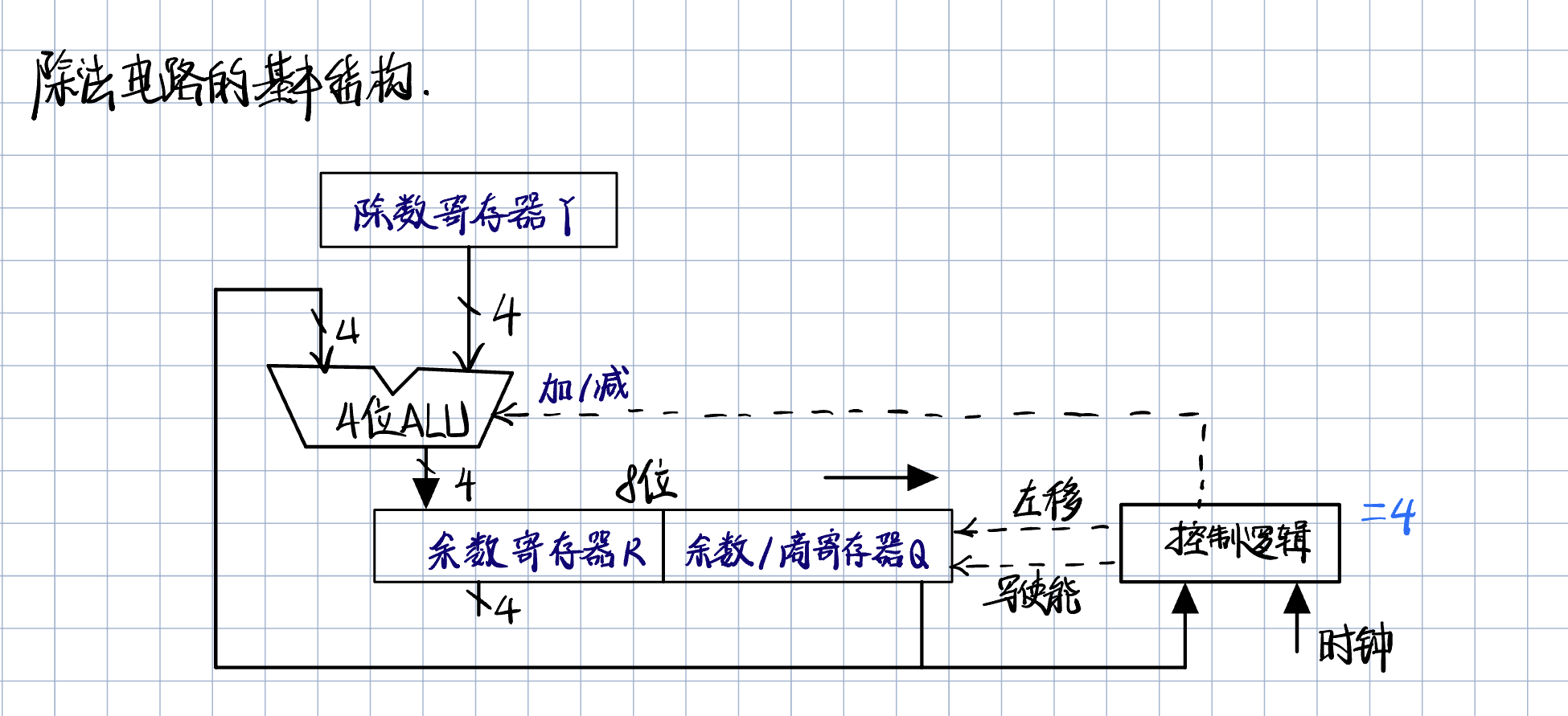

除法电路的基本结构

IMG_0748(20221205-212635)

乘法除法电路的基本结构总结

必须具备的部件:

  • ALU:用于实现加、减法
  • 具有移位功能的寄存器,乘法运算要求右移,除法运算要求左移
  • 控制逻辑:发出加/减控制信号、左移/右移控制信号、写使能信号
  • 计数器:用于记录还剩几轮处理

2.3 浮点数的表示

浮点数的表示

对于固定的8位二进制数据,若采用定点表示,则数据可表示的范围始终是有限且比较小的;浮点数则解决了这个问题。

回忆科学计数法,它由三部分组成:

image-20220711180251276

即尾数(绿色)、阶数(青色)和底数(黑色)

浮点数表示法

浮点数也是用同样的方法表示,阶数部分称为阶码,作为浮点数据的前半段;尾数部分就是尾数,作为浮点数据的后半段;底数默认为2,省略。

  • 阶码

阶符+阶码的数值部分。是常用补码或移码表示的定点整数。

反映了数据中的小数点要往前/往后浮动多少位

  • 尾数(未规格化)

数符+尾数的数值部分。是常用原码或补码表示的定点小数。

注意是定点小数,即整数部分总为0,这一点与十进制的科学计数法不同。

尾数的数值部分的位数n反映浮点数的精度。

浮点数的表示范围

浮点数表示范围关于原点对称。

正上溢:运算结果大于最大整数

负上溢:运算结果小于最小负数

正上溢和负上溢统称为上溢。

正下溢:运算结果在0和最小正数之间

负下溢:运算结果在0和最大负数之间

正下溢和负下溢统称为下溢。

发生下溢时,浮点数值趋近于0,计算机直接当作机器零处理

浮点数尾数的规格化

概念

规格化是对尾数存储方式的一种优化,使浮点数能表示尽可能高的精度。

  • 左规:尾数算术左移,从而舍弃尾数部分高位连续的0(注意,如果是补码表示的尾数则是连续的1),同时阶数也相应调整。如$2^2\times(+0.01001)$对尾数规格化后得到$2^1\times(+0.10010)$。

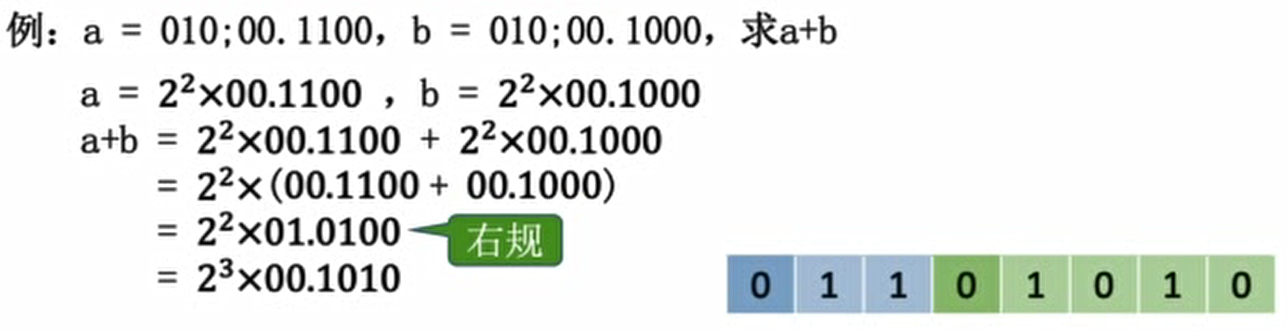

  • 右规:尾数算术右移,处理浮点数运算结果尾数出现溢出时的情况。

image-20220711182930743

细节

  1. 对于原码表示的尾数(基数为2),①0.011(0.25+0.125=0.375),规格化后为0.110(这里省略阶码部分的调整);②1.011(-0.25-0.125=-0.375),规格化后为1.11

形式上的规律就是,原码表示的小数规格化后,其小数点后第一位一定为1,而整数部分可以为1也可以为0,是符号位(注意这一点与IEEE754不同,IEEE754格式要求小数表示为$(-1)^S\times1.M\times2^{E-bias}$的形式,即整数部分一定为1,且是一个有效位而不是数值位,并且默认不存储,只存储$M$)

  1. 对于补码表示的尾数(基数为2),如1.101(-1+0.5+0.125=-0.375),规格化后为1.010(这里省略阶码部分的调整)

形式上的规律就是,补码表示的小数规格化后,小数点前后两位一定不相同。

  1. 如果基数改变,如基数为4,则原码表示的小数规格化后,小数点后两位一定不全为0

  2. 总结:原码表示的规格化小数中的尾数M(即小数点后面的部分,小数点后位的权值为$R^{-1}$、$R^{-2}$...以此类推)的绝对值满足 $1/R≤|M|≤1$,其中$R$为基数。

如,当基数为2时,原码小数1.101中的尾数101的绝对值为$2^{-1}+2^{-3}=0.375<1/2$,因此1.101不是规格化小数;而原码小数0.11中的尾数11的绝对值为$2^{-1}+2^{-2}=0.75$,$1/2≤0.75≤1$,因此0.11是规格化小数。

IEEE754

移码,形式上看是直接将补码的符号位取反,从数值上看则是补码(真值)加上一个固定的偏置值得到。

如8位移码,就是将8位补码加上128D($2^{8-1}$)的偏置值得到。

IEEE754对浮点数阶码部分的规定为,对于8位阶码,为补码(真值)加上偏置值($2^{8-1}-1$)所得。这样规定使得阶码最小值和阶码次小值都对应特殊的二进制数:全1和全0.

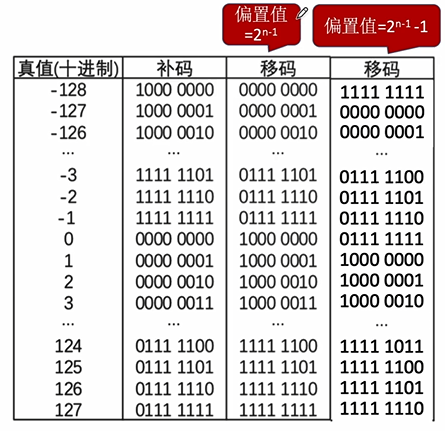

image-20220713155927866

对数符的规定

数符位于浮点数的最高位。0/1表示数的正负。

对阶码的规定

  • 用移码表示,但使用的偏置值为$2^{n-1}-1$而非$2^{n-1}$,其中$n$为阶码部分的位数。
  • 采用上述偏置值使得阶码部分可表示的最小值和次小值分别为全0和全1,这两个数用作特殊用途(见下文”表示范围“一节),而不用于表示浮点数的阶数。
  • 因此,对于8位阶码,能表示的阶数范围为$-126 到 +127$

对尾数的规定

  • 用原码表示
  • 完整的小数是$1.M$,但1省略不存储,只存储M。

浮点数的真值计算

类型 数符S 阶码E 尾数数值M 总位数 偏置值
float 1 8 23 32 127
double 1 11 52 64 1023
long double 1 15 64 80 16383
  • float浮点数的真值

$(-1)^S\times1.M\times2^{E-127}$

  • double浮点数的真值

$(-1)^S\times1.M\times2^{E-1023}$

表示范围

  • float浮点数的最小绝对值

尾数全为0,阶码真值最小-126,整体真值$1.0B\times2^{-126}$

  • float浮点数的最大绝对值

尾数全为1,阶码真值最大127,整体真值$1.1111..11B\times2^{127}$

  • 若要表示的数的绝对值比最小的绝对值还要小(如$0.001B\times2^{-126}$),令阶码全为0,要表示的数的小数部分直接作为尾数(此时整数部分一定为0,因为再规格化的话阶码无法表示)。
阶码 尾数 含义
全0 不全为0 非规格化小数
(比规格化小数的最小绝对值还要小的数)
全0 全0 ±0
全1 全0 ±$\infin $
全1 不全为0 NaN

2.4 浮点数的运算

浮点数的加减运算

  1. 对阶:小阶向大阶看齐。尾数每右移一位,阶数+1,直到阶码相等
  2. 尾数求和:将对阶后的尾数按定点数加减运算规则运算
  3. 规格化
  4. 左规:造成下溢,直接当作0处理,不算真正的溢出
  5. 右规:造成上溢
  6. 舍入
  7. 恒置1:多出的直接砍掉,余下的尾数的最后一位恒置为1
  8. 规则2:若砍掉的最高数值位为1,则向高位进1
  9. 规则3:四舍五入
  10. 考试:超出的位数直接丢掉,不舍入

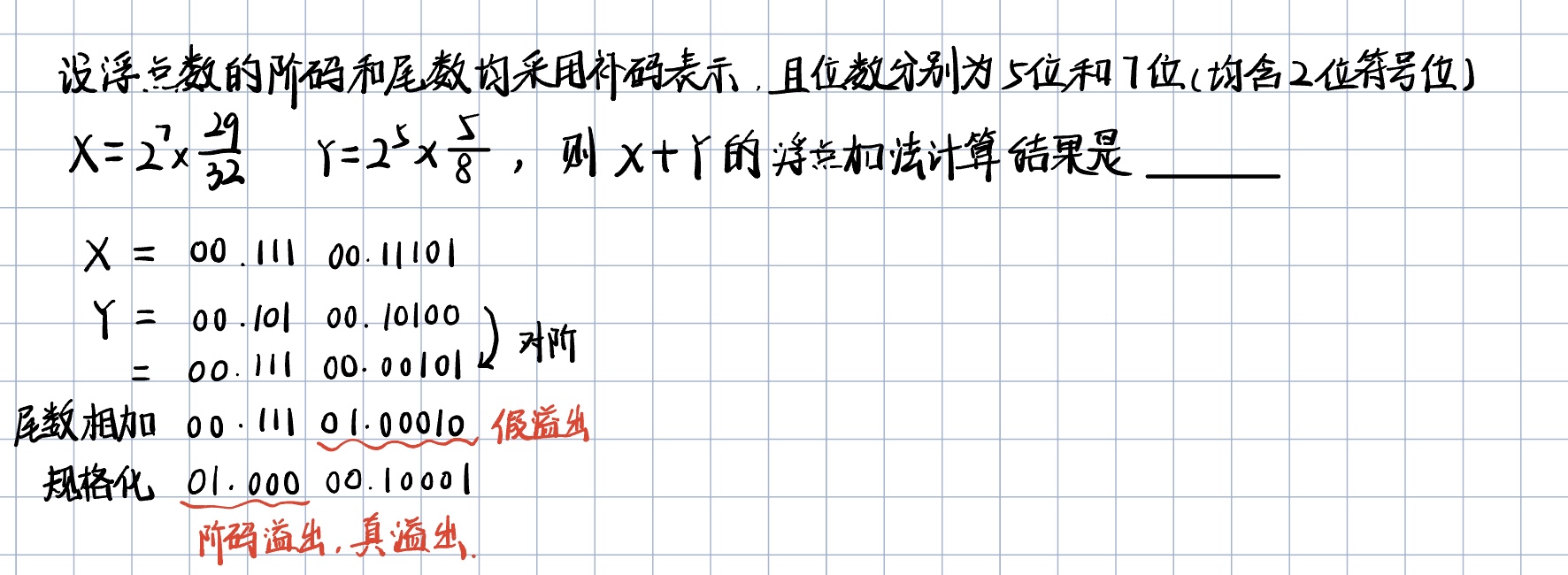

  11. 溢出判断
  12. 阶码的溢出才是真正的溢出
  13. 尾数的溢出可以进行规格化和舍入处理

81B052432B52CAD91F5638861339CDCC

强制类型转换

  • 无损转换
  • char→int→long→double
  • float→double
  • 有损转换
  • int→float:可能损失精度(int32位,float的尾数24位)但不会溢出

    注:如,这个int类型的数是01FF FFFF(25个1,即2^25-1=33554431),转为float类型后值为3.35544×10^7,即33554400,最末尾的31被抹零了,丢失了精度

  • float→int:可能溢出也可能损失精度
